石油化工儲罐緊急泄壓人孔技術規范 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

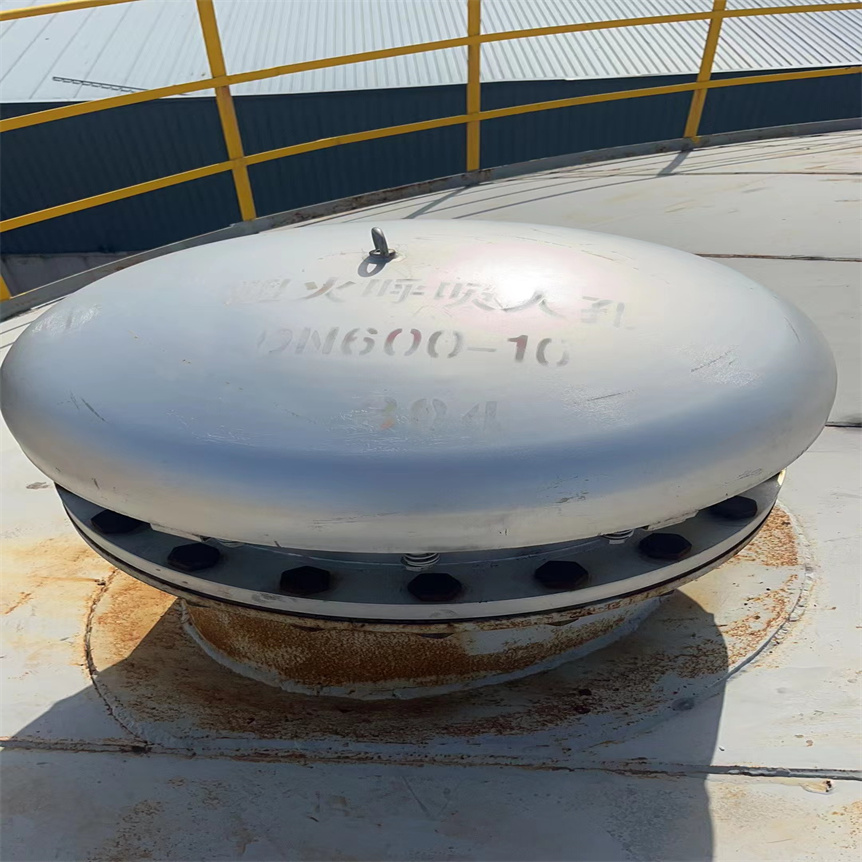

石油化工儲罐緊急泄壓人孔技術規范 安裝在石油、化工等物料儲罐頂上的安全應急通風裝置。通常與呼吸閥配套使用，是為了避免因意外原因造成罐內急劇超壓或真空時，起到壓力泄放或氣體吸入的作用。產品是采用全天候密封結構，以配重來調節吸入閥瓣和泄壓蓋的開閉，具有定壓排放、定壓吸入、開閉靈活、安全可靠等特點。人孔已有成型產品，直徑通常為600mm。人孔中心距地板一般為750mm。便于工作人員在安裝、清洗、維護時進出油罐或通風。
非金屬油罐的人孔設在罐頂上，金屬油罐的人孔設在罐壁下圈板上。大都為直徑600mm的圓孔，其中心距底板750mm，為油罐清洗或維修人員進出油罐用，又稱作道門。檢修清理油罐時刻利用人孔進行采光和通風。立式油罐的容量在5000m3以下時設1~2個人孔，5000m3以上的設2個人孔。人孔的安裝應與進出油管線相隔不大于90°。當只設一個人孔時，應將其置于罐頂透光孔的對面；當設2個人孔時，其中一個設在透光孔的對面，另一個應至少與第1個人孔相隔90°。
人孔應有一個設在進出油管右側附近，并盡量使人孔正對罐室密閉門，以便人員進出、維修油罐和通風接管用。
石油化工儲罐緊急泄壓人孔技術規范工作原理HXP2、HXP1石油儲罐緊急泄壓人孔正常工作情況下，HXP2型壓力排放吸入閥、HXP1型壓力排放閥基本保持密封狀態，儲罐處于正常壓力。當呼吸閥正常工作滿足不了因意外原因造成儲罐壓力急劇超壓時，HXP2型壓力排放吸入閥或HXP1型壓力排放閥的泄壓蓋自動頂開，進行緊急泄壓，使罐內壓力保持正常；當罐內壓力急劇減壓或超真空時，吸入閥便開啟急劇吸入大氣、維護罐內正常壓力，以保護儲罐安全。所不同的是HXP2型既可吸入、又可排放；而HXP1型只能排放，不能吸入，請用戶在選型時予以區別。
石油化工儲罐緊急泄壓人孔技術規范工作壓力

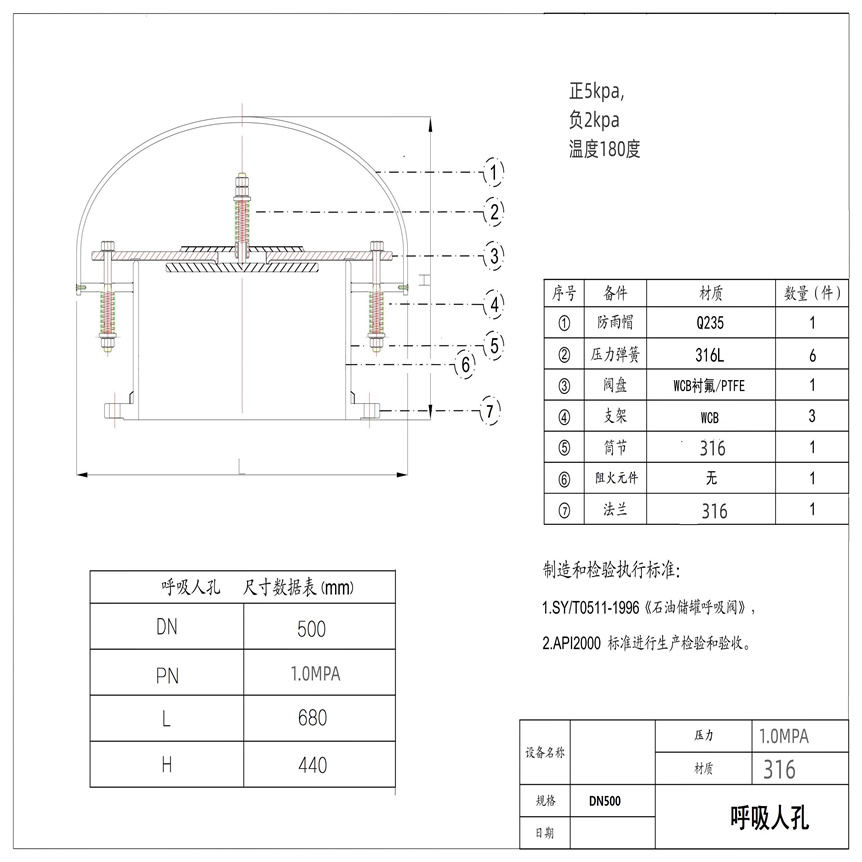

石油化工儲罐緊急泄壓人孔技術規范外形結構圖
石油化工儲罐緊急泄壓人孔技術規范主要外形尺寸（排放或吸入）HXP2

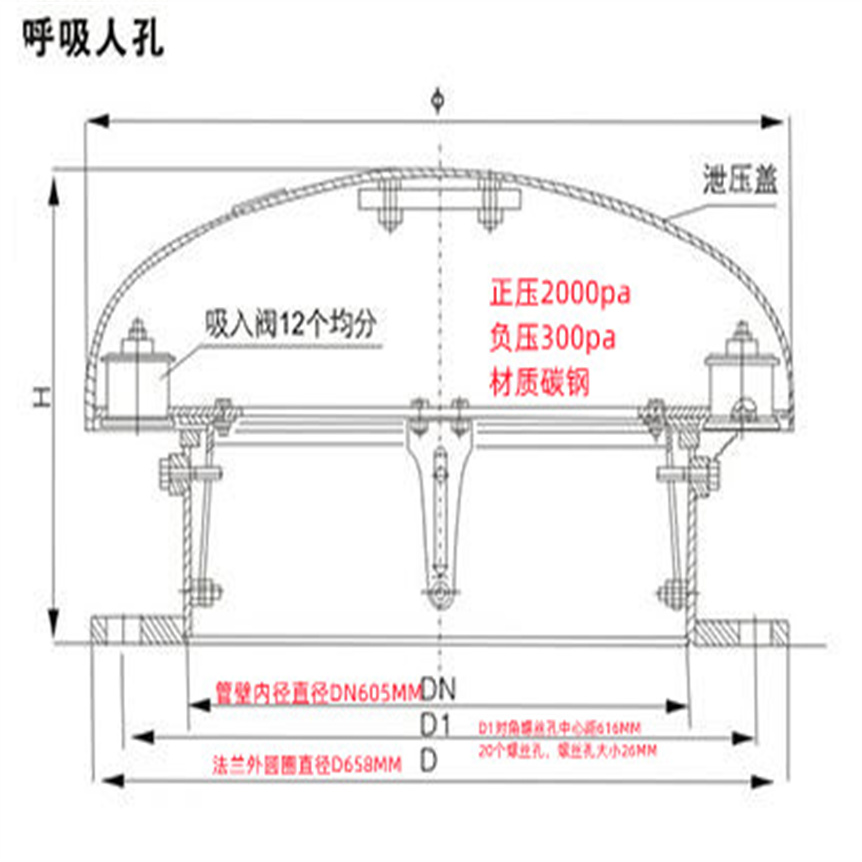

石油化工儲罐緊急泄壓人孔技術規范外形結構圖
石油化工儲罐緊急泄壓人孔技術規范主要外形尺寸（排放）HXP1
緊急泄壓人孔是安裝在石油化工等設備和儲罐上的關鍵穩定應急通風裝置，它通常與罐頂上安裝的呼吸閥配套使用，以維持罐內的正常壓力，防止因意外原因造成罐內急劇超壓或真空，從而保護儲罐免受損壞。緊急泄壓人孔的安裝操作需要遵循相應的步驟和注意事項，以其正確、穩定和地工作。
一、石油化工儲罐緊急泄壓人孔技術規范安裝前的準備 在安裝緊急泄壓人孔之前，需要做好以下準備工作： 清理和檢查：清理油罐連接法蘭，確定沒有砂礫等雜質。同時，檢查連接法蘭的平面度和變形量，以防止油罐人井發生變形而造成泄漏。 準備工具和材料：準備好安裝所需的工具，如螺栓、墊片、螺母、密封條等，并這些材料和工具的質量符合標準。 檢查緊急泄壓人孔：在安裝前，仔細檢查緊急泄壓人孔及其配件是否完好無損，如有損壞應及時替換。
二、石油化工儲罐緊急泄壓人孔技術規范安裝步驟 安裝密封條：清理人孔井底座底面，確定沒有砂礫等雜質。然后，將密封條與人孔井底座對應馬鞍形底座支撐的安裝孔位置安裝至油罐連接法蘭上，人井底座的密封墊未受損且無砂礫等雜質。 安裝螺栓和螺母：使用不銹鋼材質的螺栓、墊片與螺母，對安裝孔進行裝配。按照規定的力矩要求擰緊螺栓，以避免人井變形。 調整人孔位置：確定緊急泄壓人孔安裝在儲罐的頂部，并盡量選擇在罐體結構強度較不錯的位置。同時，安裝位置應避免水淹和滋生金屬腐蝕物，以減少對緊急泄放人孔的腐蝕和損壞。 安裝管道和穿線管：管道和穿線管需要與井壁垂直，以避免入口密封件過度受力，防止以后出現泄漏。 檢查安裝情況：安裝完成后，仔細檢查緊急泄壓人孔的安裝情況，其與地面平行，且周邊區域有穩定防護措施，如警示標志、隔離柵欄等。
三、石油化工儲罐緊急泄壓人孔技術規范安裝后的檢查與維護 定期檢查：定期檢查緊急泄壓人孔的外觀是否完好，有無腐蝕、變形或損壞現象。同時，檢查導桿、密封面等部件是否靈活，有無卡澀或泄漏現象。 清潔保養：定期清潔緊急泄壓人孔及其周邊區域，保持其清潔無雜物。清理導桿和閥桿上的污垢和雜質，保持其靈活順暢。 愈換易損件：根據使用情況和制造商的建議，定期替換易損件，如密封墊、閥座等。 技術培訓：對操作人員進行技術培訓，使其熟悉緊急泄壓人孔的工作原理、操作方法和注意事項。
四、石油化工儲罐緊急泄壓人孔技術規范注意事項 安裝過程中的穩定：在安裝過程中，應嚴格遵守穩定操作規程，確定操作人員的穩定。 避免非技術人員操作：嚴禁非技術人員對緊急泄壓人孔進行拆卸和愈換操作，以免損壞其結構或影響其性能。 建立檔案：建立緊急泄壓人孔的維護和檢查記錄檔案，詳細記錄每次維護和檢查的時間、內容、結果及處理措施等信息。 總之，緊急泄壓人孔的安裝操作需要遵循相應的步驟和注意事項，以其正確、穩定和工作。通過嚴格的安裝、檢查和維護程序，可以確定緊急泄壓人孔在緊急情況下能夠不慢開啟，保護儲罐免受損壞，從而確定工業生產的穩定和穩定。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
