Q941F精小電動化工部法蘭式球閥應用案例 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

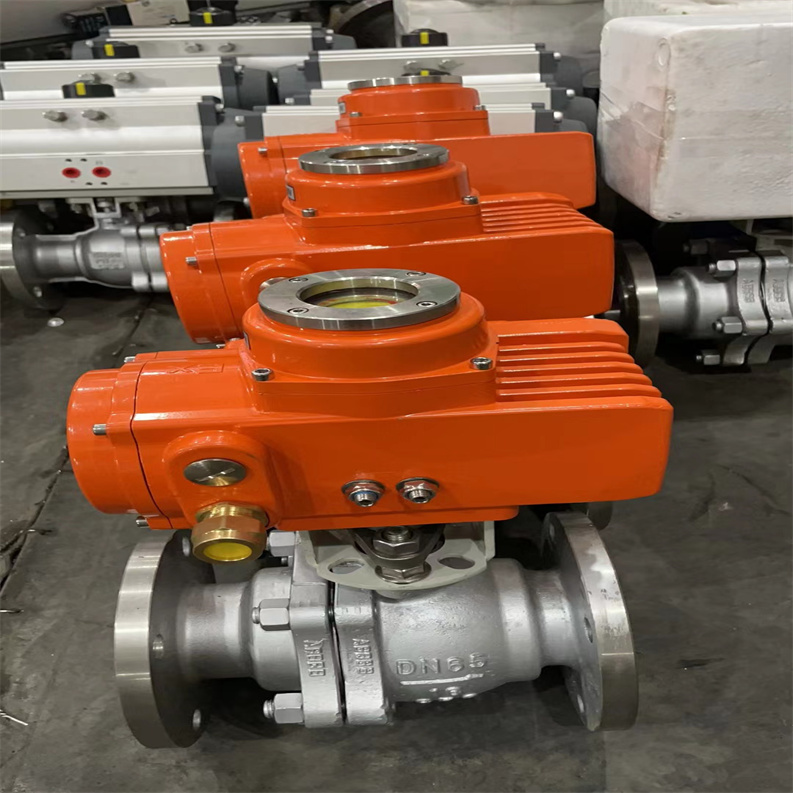

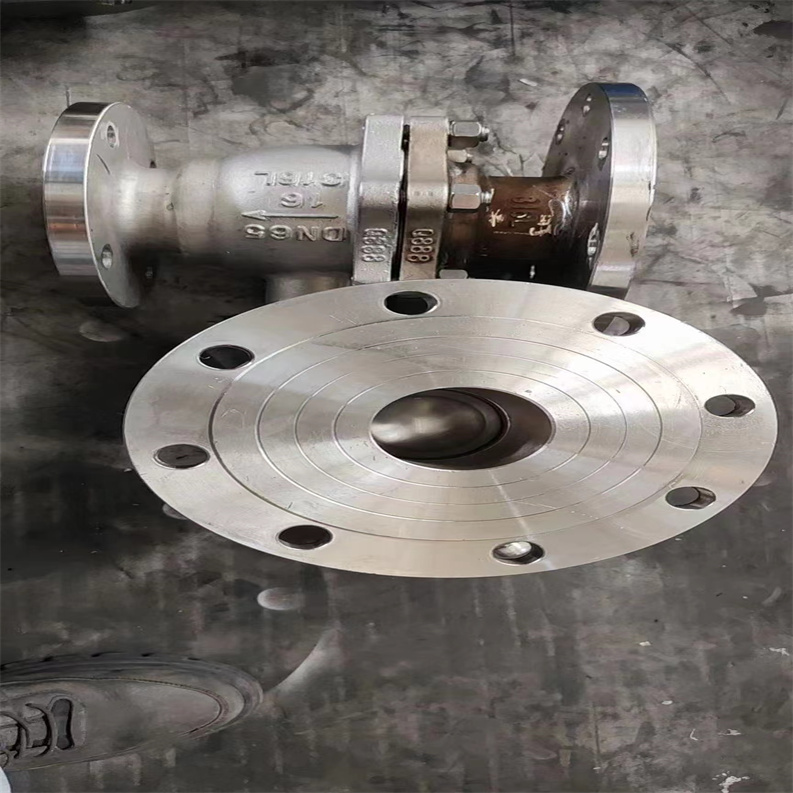

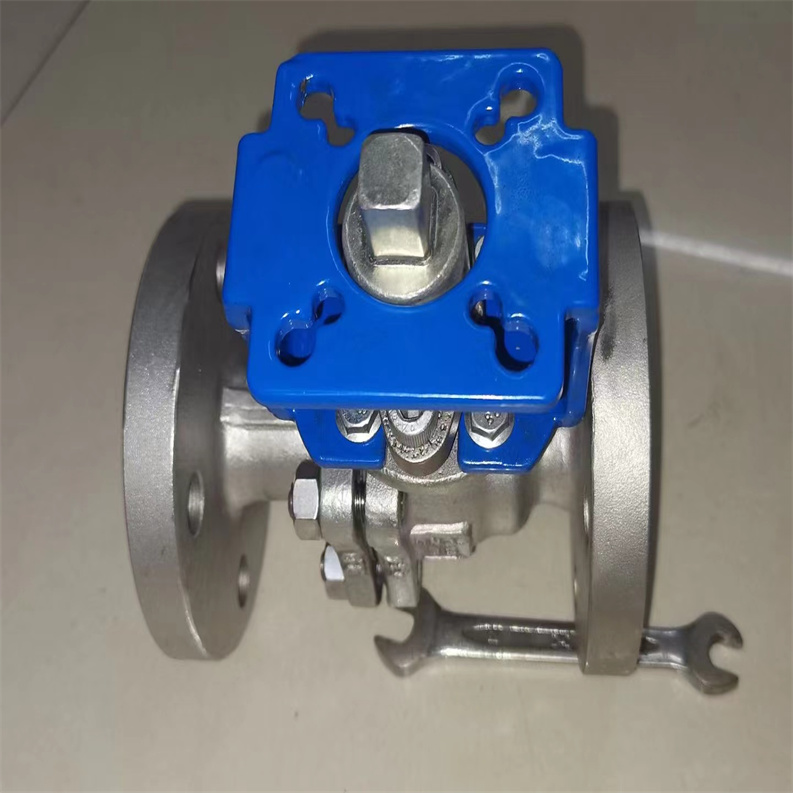

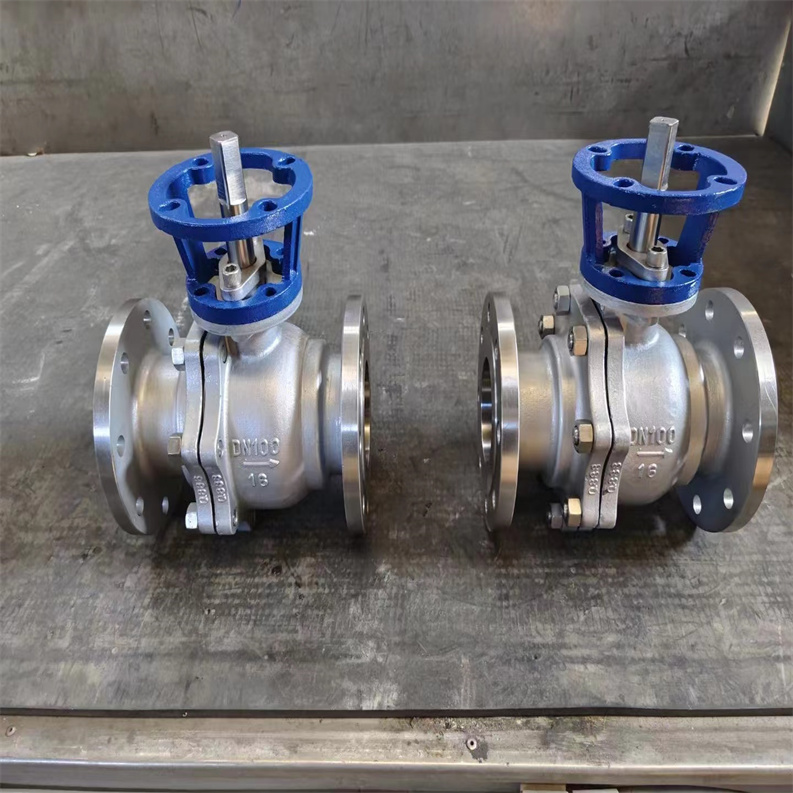

Q941F精小電動化工部法蘭式球閥應用案例 適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電子式電動執行機構。 Q941F精小電動化工部法蘭式球閥應用案例產品應用
電動法蘭球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。 精小型電動執行器模塊是一種用于控制和驅動執行器的裝置。它通常由電動機、減速機、驅動電路和控制電路組成。下面是模塊的簡要原理說明：
Q941F精小電動化工部法蘭式球閥應用案例 總結起來，精小型電動執行器模塊通過電機、減速機、驅動電路、控制電路和位置反饋裝置等組件協同工作，實現對執行器的精確控制和驅動。它可以應用于各種自動化系統中，如智能家居、工業自動化、醫療設備等，提升系統的自動化程度和操作效率。不同型號和配置的精小型電動執行器模塊可能會有所差異，具體的原理和功能請參考相應的產品手冊和技術資料。而精小型電動執行器是以馬達驅動，安裝簡易省事，且電動閥安裝配合工廠原有的自控線路即可，可節省其他成本支出。此外，以馬達驅動方式開閉較平順，無瞬間沖力過大的缺點，精小型電動執行器故障率可大幅降低。
Q941F精小電動化工部法蘭式球閥應用案例精小型電動執行器的性能特點： 1、殼體：精小型電動執行器殼體為硬質鋁合金，經陽極氧化處理和聚酯粉未涂層，耐腐蝕性強，防護等級為IP67，并有IP68型供選擇。 2、電機：全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，精小型電動執行器內置熱保護開關，可防止損壞電機。 3、手動結構：手柄的設計保證安全可靠、省力、體積小、不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。 4、指示器：指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出境設計，不積水，觀察更方便。 5、干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持精小型電動執行器內部電氣元件的干燥。 6、密封性好，標準產品防護等級是IP67，并可選IP68防護等級。 7、限位開關：機械，電子雙重限位。機械限位螺釘可調，安全可靠；精小型電動執行器電子限位開關由凸輪機構來控制，簡單的調整機構能并方便地設定位置，且不受首輪過量的影響。 8、自鎖功能：精密的蝸輪桿機構可高效傳輸大扭矩，效率高，噪音低（zui大50分貝）；壽命長；精小型電動執行器有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。 9、防脫螺栓：拆除外殼時，螺栓附在殼體上，不會脫落。 10、底部安裝尺寸符合國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。精小型電動執行器可以垂直安裝，可以水平安裝。 11、控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
Q941F精小電動化工部法蘭式球閥應用案例產品特點（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 Q941F精小電動化工部法蘭式球閥應用案例主要技術參數
Q941F精小電動化工部法蘭式球閥應用案例執行器技術參數
Q941F精小電動化工部法蘭式球閥應用案例主要零件材料
Q941F精小電動化工部法蘭式球閥應用案例主要性能規范

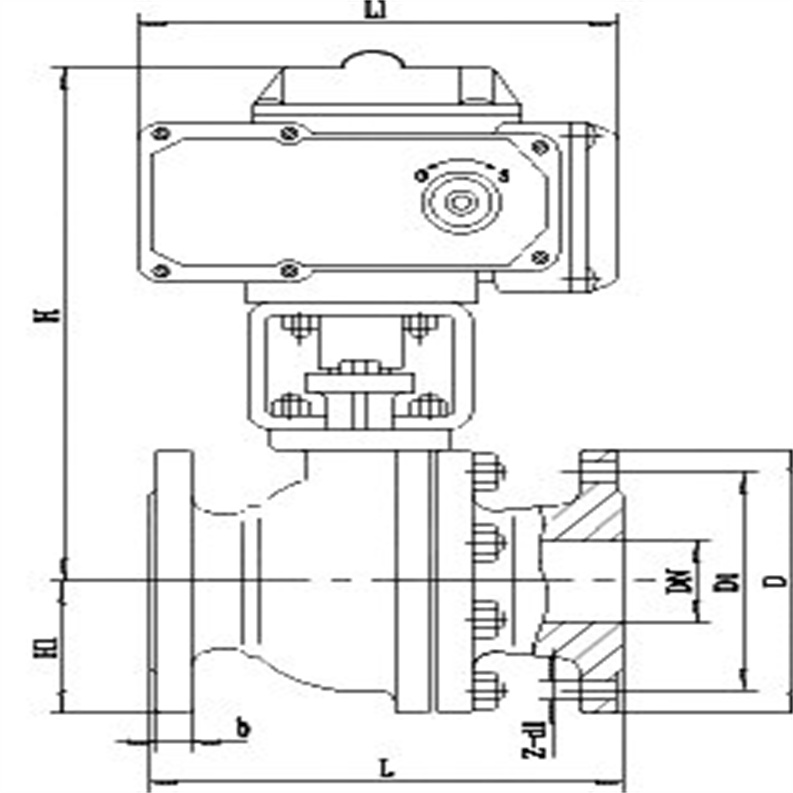

Q941F精小電動化工部法蘭式球閥應用案例外形結構圖
Q941F精小電動化工部法蘭式球閥應用案例主要外形尺寸
本公司球閥壓力標準范圍：PN1.6、2.5、4.0、6.4、10.0MPa，超過4.0MPa以上法蘭尺寸請咨詢本公司技術部。
電動球閥作為一種常見的控制閥門，在眾多工業領域和民用設施中發揮著重要作用。正確的安裝步驟與嚴格遵循注意事項，對于電動球閥的正常運行、延長使用壽命以及確保系統安全至關重要。下面詳細介紹電動球閥的安裝步驟和相關注意事項。 Q941F精小電動化工部法蘭式球閥應用案例安裝步驟
1.安裝前準備 檢查閥門：收到電動球閥后，首先要進行外觀檢查。查看閥門表面有無裂紋、砂眼、氣孔等缺陷，球體、閥桿等部件是否有損傷或變形。檢查電動執行器外觀是否完好，電機、控制器等部件有無損壞跡象，各連接部位是否牢固。 核對規格：仔細核對電動球閥的型號、規格，確保其與實際使用需求相符。確認閥門的公稱通徑、壓力等級、連接方式等參數與管道系統一致，避免因規格不匹配導致安裝困難或無法正常使用。 清潔管道：在安裝電動球閥之前，必須對管道進行清潔。清除管道內的雜物、焊渣、鐵銹等污垢，防止這些雜質進入閥門內部，影響閥門的密封性能和正常運轉。可以采用壓縮空氣吹掃、水沖洗等方法進行管道清潔。 2.閥門安裝 確定安裝位置：電動球閥的安裝位置應便于操作、維護和檢修。盡量選擇在水平管道上安裝，若必須安裝在垂直管道上，要確保介質流向與閥門箭頭指示方向一致，且閥桿應處于水平或向上的位置，避免向下安裝，以防止執行器進水損壞。同時，安裝位置要遠離強腐蝕性物質和高溫源，防止對閥門造成損害。 連接閥門與管道：根據閥門與管道的連接方式進行安裝。常見的連接方式有法蘭連接、螺紋連接和焊接連接。 法蘭連接：將電動球閥的法蘭與管道法蘭對齊，使螺栓孔準確對應。在兩法蘭之間放置合適的密封墊片，墊片材質要根據介質特性和工作溫度選擇。然后穿上螺栓，使用螺母擰緊。擰緊螺栓時要按照對角交叉的方式進行，確保法蘭連接緊密，避免出現泄漏。 螺紋連接：在閥門和管道的螺紋部分涂抹適量的密封劑，以增強密封性能。將閥門的螺紋端與管道螺紋端旋緊，注意旋緊方向要正確，旋緊力度要適中，避免因過緊導致螺紋損壞。 焊接連接：對于焊接連接的電動球閥，在焊接前要將閥門關閉，防止焊渣進入閥門內部。采用合適的焊接工藝和焊接材料，按照焊接規范進行焊接操作。焊接過程中要注意控制焊接溫度和焊接速度，避免因過熱導致閥門變形或損壞。 3.電動執行器安裝與調試 安裝電動執行器：將電動執行器與閥門的閥桿進行連接，確保連接牢固、同心度良好。連接方式通常有鍵連接、聯軸器連接等，要按照廠家提供的安裝說明進行操作。安裝完成后，檢查執行器的安裝位置是否正確，其動作方向是否與閥門的開關方向一致。 接線：根據電動執行器的電氣接線圖進行接線。接線時要確保電線連接牢固，避免出現虛接現象。同時，要注意接線的正確性，防止因接線錯誤導致執行器無法正常工作或損壞。接線完成后，使用絕緣膠帶對裸露的電線接頭進行包扎，防止觸電事故發生。 調試：在完成接線后，進行電動球閥的調試。接通電源，檢查電動執行器的電源指示燈是否正常亮起。手動操作執行器的開關按鈕，觀察閥門的開關動作是否靈活、順暢，開關位置是否準確。如果發現閥門動作異常，要及時檢查原因并進行調整。可以通過調整執行器的行程開關、扭矩調節裝置等參數來確保閥門的正常運行。 Q941F精小電動化工部法蘭式球閥應用案例注意事項
1.介質問題 介質特性：在安裝電動球閥之前，要充分了解介質的特性，如介質的腐蝕性、溫度、壓力、粘度等。對于腐蝕性介質，要選擇合適的耐腐蝕材質的閥門；對于高溫介質，要考慮閥門的耐高溫性能；對于粘性介質，要確保閥門的結構設計能夠滿足介質的流動要求，避免出現堵塞現象。 介質流向：電動球閥通常都有明確的介質流向指示，安裝時必須嚴格按照指示方向安裝，確保介質在閥門內的流動方向正確。如果介質流向錯誤，可能會影響閥門的密封性能和正常開關動作，甚至導致閥門損壞。 2.環境因素 溫度：電動球閥的工作溫度范圍是有限的，安裝時要確保閥門所處的環境溫度在其允許的工作溫度范圍內。如果環境溫度過高，可能會導致電動執行器的電機過熱、絕緣性能下降，影響執行器的正常工作；如果環境溫度過低，可能會導致閥門的密封材料變硬、變脆，影響密封性能。在高溫或低溫環境下使用時，要采取相應的隔熱、保溫措施。 濕度：電動執行器對濕度較為敏感，安裝位置應盡量選擇在干燥、通風良好的地方，避免閥門長期處于潮濕環境中。潮濕的環境容易導致執行器內部的電氣元件受潮損壞，影響執行器的性能和壽命。如果無法避免在潮濕環境中安裝，可以采取防潮措施，如安裝除濕裝置、對執行器進行密封防護等。 振動：安裝電動球閥時要避免閥門受到強烈的振動。振動可能會導致閥門的連接部位松動、密封件損壞，影響閥門的正常運行。如果安裝位置附近有振動源，要采取減振措施，如在閥門與管道之間安裝減振墊、對閥門進行固定支撐等。 3.維護保養 定期檢查：電動球閥安裝完成投入使用后，要定期進行檢查。檢查內容包括閥門的外觀是否有損壞、泄漏現象，電動執行器的運行是否正常，各連接部位是否牢固等。定期檢查可以及時發現問題并采取相應的措施進行處理，避免故障擴大，延長閥門的使用壽命。 清潔與潤滑：定期對電動球閥進行清潔，清除閥門表面的污垢、灰塵等雜質。對于閥門的活動部件，如閥桿、球體等，要定期涂抹適量的潤滑劑，以減少磨損，保證閥門的開關動作靈活。 故障處理：如果在使用過程中發現電動球閥出現故障，如閥門無法正常開關、泄漏等，要及時進行故障排查和處理。在處理故障時，要由專業人員按照維修手冊的要求進行操作，避免因錯誤操作導致故障加重。 總之，正確的安裝步驟和嚴格遵守注意事項是確保電動球閥正常運行的關鍵。在安裝和使用過程中，要充分考慮各種因素，做好各項工作，以保證電動球閥能夠長期穩定地發揮其作用。
一、Q941F精小電動化工部法蘭式球閥應用案例準備工作 1. 確認電動球閥安裝位置，確定管路流向。 2. 準備安裝所需材料和工具。 3. 拆卸球閥蓋，調整電動執行器安裝位置，備用并進行下一步操作。 二、Q941F精小電動化工部法蘭式球閥應用案例操作步驟 1. 打通閥門和管路，清理管道雜物，使管道內干凈整潔，以免雜物進入電動球閥內部，影響電動球閥的正常使用。 2. 在電動執行器上開孔，調整好安裝位置，再將執行器進行壓緊固定。 3. 連接電氣線，電氣線連接時應注意正、負極的連接方向，以免電動球閥工作不正常。 4. 連接控制線，使用控制線連接執行器上的控制通道及觸發器，進行電路控制。 5. 接通電源進行試驗，試驗時應注意閥門的開合動作是否完整，電動球閥是否過熱，是否發生漏電等現象。 三、Q941F精小電動化工部法蘭式球閥應用案例安裝注意事項 1. 安裝前應檢查閥門和管路的連接狀態，確認閥門和管路符合使用要求。 2. 在安裝過程中應注意防護措施，以免導致傷害或安全事故發生。 3. 電動球閥的安裝位置應符合使用要求，避免因位置不當而引起使用不方便。 4. 進行電氣連接時應注意絕緣、保險等問題，避免電路短路或過載造成傷害。 5. 在試驗電動球閥的過程中，應注意安全防護問題，避免因突發事件造成人身和財產損失。 通過本文的介紹，相信大家對電動球閥的安裝步驟和注意事項已經有了深入的了解，您可以根據本文中的指導，輕松上手，完成電動球閥的安裝工作。同時，在安裝過程中，務必要注意安全事項，保護自己和他人的生命財產安全。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
